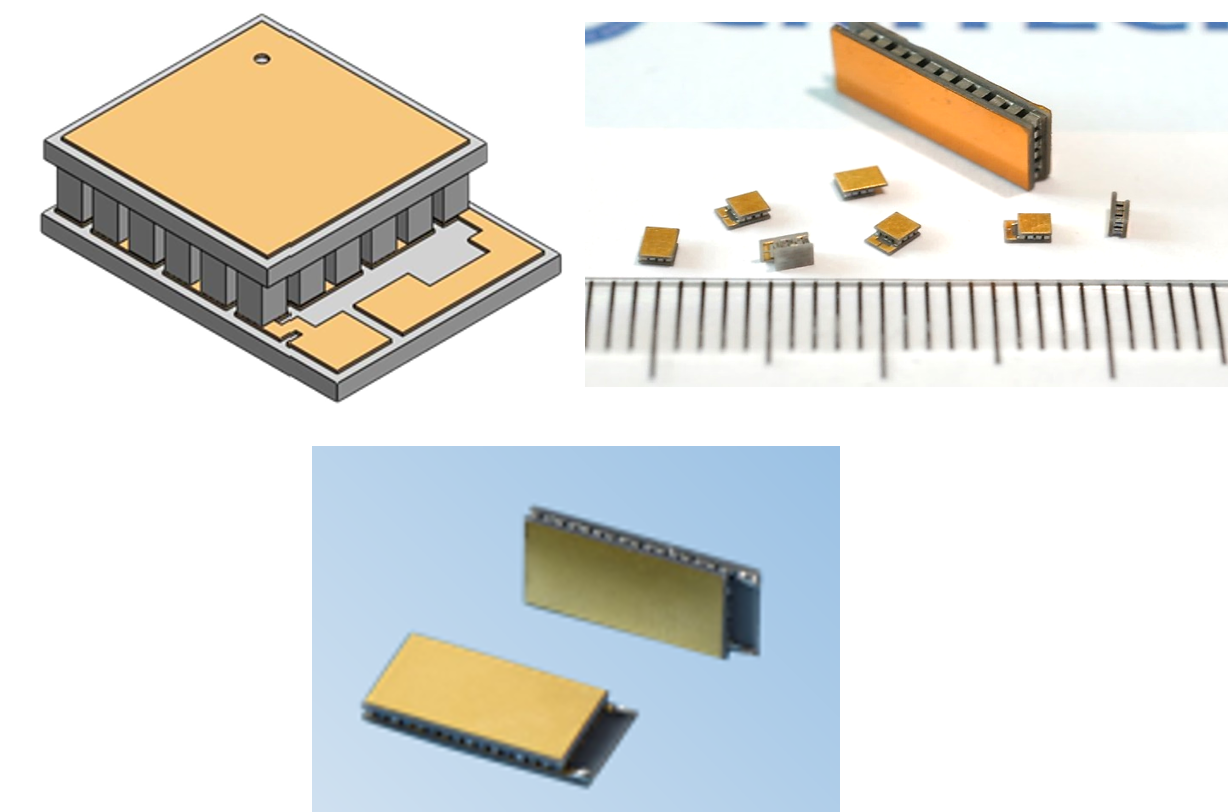

■ 光通信及び計測機器応用
超小型モジュール
| No. |
Model |
Imax(A) |
Vmax(V) |
Δtmax(℃) |
Qcmax(W) |
Size(mm) |
| L |
W |
H |
| 1 |
TEC1226 |
0.6 |
1.9 |
81 |
0.7 |
2.6 |
1.2 |
0.8 |
| 2 |
TEC2027 |
0.7 |
2.4 |
78 |
1.0 |
2.7 |
2.0 |
0.8 |
| 3 |
TEM1-08-1 |
1.0 |
0.97 |
73 |
0.56 |
1.6 |
1.6 |
0.9 |
| 4 |
TEM1-030-1 |
1.0 |
3.63 |
73 |
2.1 |
6.0 |
3.0 |
1.0 |
| 5 |
TEC2093 |
1.3 |
4.5 |
74 |
3.6 |
9.3 |
2.0 |
0.9 |
| 6 |
TEC4784 |
1.5 |
4.0 |
78 |
3.8 |
8.4 |
4.7 |
1.6 |
| 7 |
TEM1-033-2.25 |
2.25 |
4.0 |
73 |
5.2 |
11.0 |
4.0 |
2.0 |
| 8 |
TEM1-035-2.5 |
2.5 |
4.5 |
74 |
5.0 |
12.2 |
6.05 |
1.65 |
| 9 |
TEC6082 |
3.0 |
3.2 |
80 |
5.2 |
8.2 |
6.0 |
1.65 |
| 10 |
TEM1-045-04 |
4.0 |
5.4 |
74 |
12.4 |
16.5 |
6.0 |
1.63 |
光通信分野のレーザーダイオードの温度調節などで採用されております。
お客様のご要望に応じたカスタマイズのご相談も承ります。

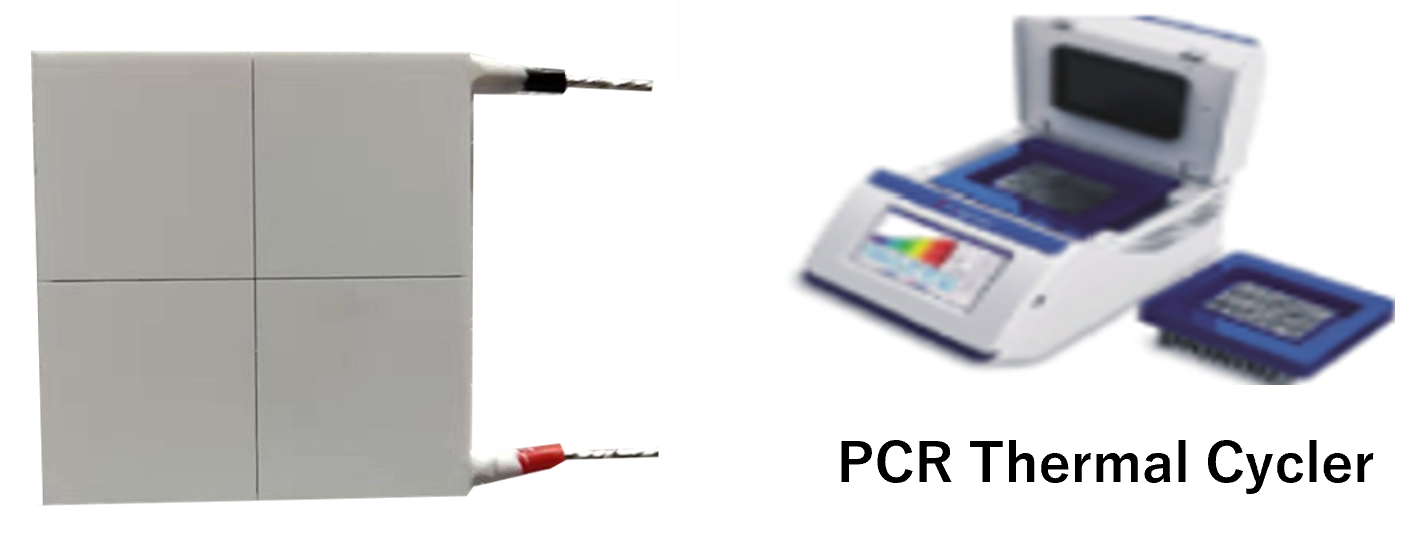

■ 医療用機器応用
医療PCR検査機向けモジュール（参考）
| No. |
Model |
Imax(A) |
Vmax(V) |
Δtmax(℃) |
Qcmax(W) |
Size(mm) |
| L |
W |
H |
| 1 |
TER1-280-06 |
6 |
36.7 |
77 |
124.3 |
76 |
35 |
4.1 |
| 2 |
TER1-127-08 |
8 |
16.0 |
77 |
75.0 |
40 |
40 |
3.8 |
| 3 |
TER1-071-15 |
15 |
9.3 |
77 |
77.8 |
40 |
40 |
4.7 |
| 4 |
TER1-032-16 |
16 |
4.2 |
77 |
37.8 |
28.4 |
25.4 |
3.6 |
| 5 |
TER1-072-17 |
17 |
9.3 |
77 |
89.4 |
34 |
30 |
2.3 |
医療分野では特にPCR検査機器で必要とされる温度の上下動作において、応答性や精度が良好である点からPCRサーマルサイクラー機器に採用されております。
お客様のご要望に応じたカスタマイズのご相談も承ります。

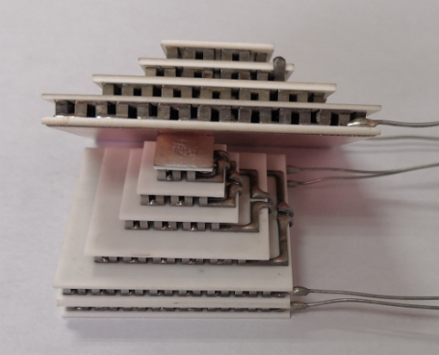

■ 多積層モジュール
多積層モジュール
| No. |
Model |
Imax(A) |
Vmax(V) |
Δtmax(℃) |
Qcmax(W) |
Size(mm) |
| L |
W |
H |
| 1 |
TEN2-102-04 |
4 |
13..4 |
90 |
9 |
30 |
30 |
6.9 |
| 2 |
TEN2-199-05 |
5 |
26.0 |
90 |
23 |
30 |
30 |
7.1 |
| 3 |
TEN2-224-06 |
6 |
22.7 |
90 |
10 |
45 |
10 |
6.9 |
| 4 |
TEN2-312-06 |
6 |
40.9 |
90 |
28 |
55 |
55 |
6.5 |
| 5 |
TEN4-249-06 |
6 |
32.8 |
110 |
5 |
40 |
40 |
12.6 |
多積層構成により大きな温度勾配を実現することで赤外線センサー、CCDなどに採用されております。
お客様のご要望に応じたカスタマイズのご相談も承ります。

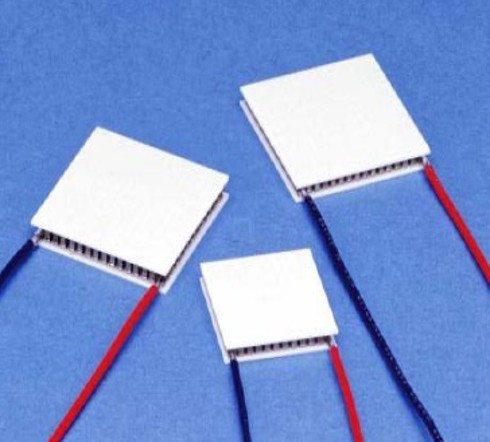

■ 汎用モジュール
汎用モジュール
| No. |
Model |
Imax(A) |
Vmax(V) |
Δtmax(℃) |
Qcmax(W) |
Size(mm) |
| L |
W |
H |
| 1 |
TES1-071-02 |
2 |
9.3 |
77 |
10.5 |
23 |
23 |
4.15 |
| 2 |
TES1-127-03 |
3 |
15.4 |
77 |
28.2 |
30 |
30 |
3.35 |
| 3 |
TES1-127-04 |
4 |
16.6 |
77 |
37.6 |
40 |
40 |
4.3 |
| 4 |
TES1-127-06 |
6 |
16.6 |
77 |
53.4 |
40 |
40 |
3.8 |
| 5 |
TES1-128-08 |
8 |
16.6 |
77 |
75.2 |
44 |
40 |
3.5 |
低コスト設計によるコンシューマ市場向け製品となっており、美容・健康機器や家電製品などに採用されております。
お客様のご要望に応じたカスタマイズのご相談も承ります。
